工具管柱和接头

工具管柱和接头

当机器将提升和下降动作传递给工具管柱时，工具管柱才是在井中完成工作的设备。它由四个基本部件组成，它们的总重量提供了钻井所需的力。这四个部件分别是绳套、钻井震击器、钻杆和钻头本身。它们通过工具接头（按从上到下的顺序）相互连接。

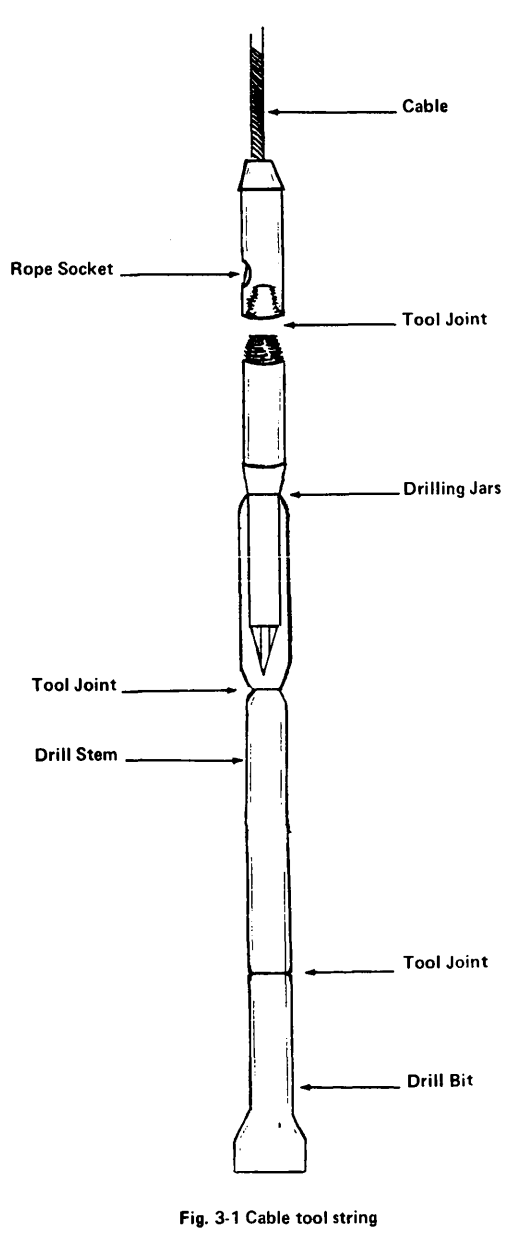

电缆工具接头由锥形螺纹销钉及其配套的母扣组成，母扣的尺寸对于钻井的许多阶段都至关重要。钻井人员主要关注的测量参数是螺纹区域的尺寸、销扣环和母扣环的直径以及扳手方头的尺寸。参见图 3-1 以识别工具接头的这些部件以及工具管柱组件。

顾名思义，绳套是将工具管柱固定在电缆或钢丝绳上的工具。其主体直径与所选电缆工具接头的母扣环直径相同。使用时，震击器连接到绳索套筒上。震击器安装在工具串中，以防止钻头卡钻，并始终位于绳索套筒和钻杆之间。然而，在开始钻孔时，钻具串中不应包含震击器。

钻杆承担了钻井作业所需的大部分重量，并引导其余工具在孔内上下移动。它本质上是一根圆钢，上端有一个销式接头，下端有一个盒式接头。钻杆主体的长度不会超过销式接箍的直径，尽管盒式接箍可能比销式接箍大一到两个尺寸。

工具串的末端是钻头。这是进行实际切削的工具。钻头的底部向外展开，超出主体，达到待钻孔的直径。长度决定了钻头的重量，水井钻头通常长4到5英尺。
