顶头驱动钻机

顶头驱动钻机

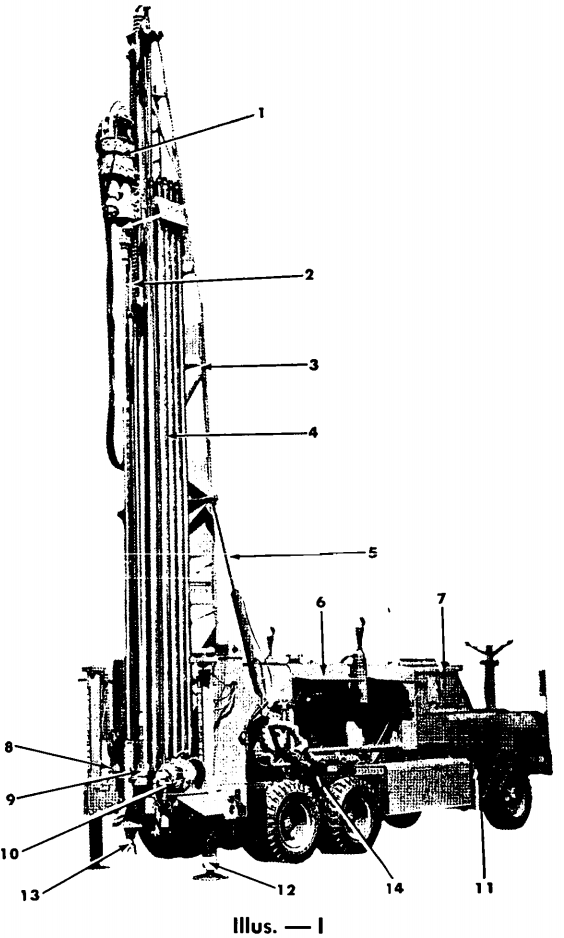

在插图 1 中，项目 1 为顶头驱动装置，在本例中由空气驱动。项目 2 为连接到旋转头的钻杆。项目 3 为钻机的井架，可以是多种不同类型之一。项目 4 为机器上堆叠的附加钻杆。项目 5 为液压缸，用于将井架从水平位置升至垂直位置，使钻机做好钻进准备。

项目 6 为机器的压缩机和发动机部分。项目 7 为机器的驾驶室。在项目 8 中，如果仔细观察，可以看到用于操作钻杆钳的液压缸。项目 9 为钻杆托架组件，用于在钻孔加深时将新钻杆放置到位。

项目 10 为辅助绞车，用于拾取钻杆和套管，并在机器周围移动它们。 11 号部件表示燃油箱，12 号部件表示液压调平千斤顶，用于调平机器以便钻孔。13 号部件表示位于冲击器底部的钻头。14 号部件表示气路润滑器，用于将凿岩机油注入气流中，以润滑冲击器或钻头。
