Brocas de perforación

Brocas de perforación

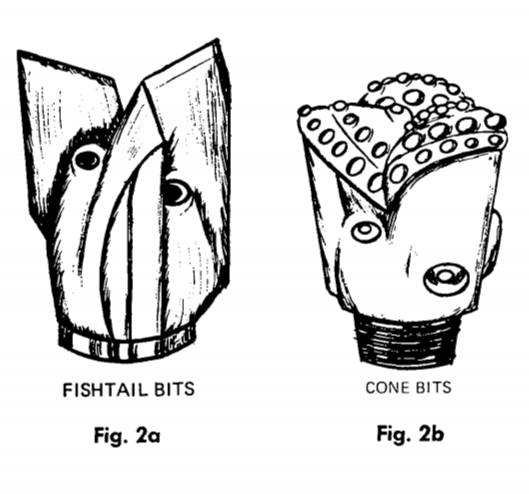

Los diferentes tipos de brocas se describen mejor mediante una ilustración. Empecemos con la broca de arrastre simple tipo estrella o cola de pez (Fig. 2). Esta broca se utiliza en formaciones blandas no consolidadas, como arcillas y arenas. Su recorrido de fluidos tiende a impactar las formaciones y sus cuchillas son muy eficaces en arcillas pegajosas.

Las brocas de rodillos cónicos tienen de dos a cuatro cortadores cónicos montados sobre rodamientos de rodillos con dientes de diferentes longitudes que engranan entre sí (Fig. 2a). Esta broca tiene recorridos de fluidos que, según el diseño, impactan directamente sobre las formaciones o limpian los cortadores al dirigir el chorro hacia los propios conos. Las brocas varían desde cortadores de dientes largos para formaciones blandas hasta cortadores de engrane cortos que tienden a astillar materiales muy duros. Cuanto más duras sean las formaciones, más cortos serán los dientes cónicos.

Como regla general, las brocas para formaciones blandas rotamos a mayor velocidad y su peso es mucho menor. Como guía general, las brocas de formación blanda se utilizan a velocidades de 50 a 150 RPM con pesos de broca de entre 1000 y 4000 libras por pulgada de diámetro. Las brocas de formación muy duras se utilizan a velocidades de 30 a 50 RPM con un diámetro de broca de entre 2000 y 5000 libras por pulgada.

Los distintos fabricantes ofrecen diferentes diseños de brocas de cola de pescado, desde brocas de dedo hasta diversos tipos de brocas de rodillo. Este campo es amplio, y la experiencia en un área determinada resolverá el problema de encontrar el tipo de broca más eficiente para un área y formación en particular.
