Instrumentos utilizados

Instrumentos utilizados

El tiempo, los niveles de agua y el caudal son tres mediciones que se deben realizar durante una prueba de bombeo.

Realizar mediciones precisas, junto con el programa de pruebas planificado, no solo permitirá al contratista seleccionar correctamente la bomba más adecuada para el pozo, sino que también proporcionará información valiosa sobre el acuífero subterráneo.

Para medir estos valores, se pueden utilizar los siguientes instrumentos:

Tiempo

Para medir el tiempo, basta con un reloj común para una prueba de pozo exitosa.

Es importante registrar el tiempo durante una prueba de pozo, ya que los niveles de bombeo cambian con el tiempo.

Esto se explica con más detalle en la sección "Realización de pruebas de pozo".

Niveles de agua

Para tomar lecturas de cualquier nivel de agua, la forma más sencilla, y también la más rudimentaria, es usar un peso pesado o un flotador en el extremo de una cinta de acero o una cuerda de tiza.

Las lecturas tomadas de esta manera suelen variar de dos a seis pulgadas con respecto a las lecturas reales, dependiendo del tipo de línea y de si el extremo con peso flota o no.

El método más satisfactorio es usar una línea de aire o un circuito eléctrico. Las mediciones del nivel estático o de bombeo son siempre importantes y generalmente se requiere el uso de una línea de aire (o algún otro medio más preciso que una cinta métrica).

Las mediciones del nivel de bombeo son particularmente importantes porque no solo proporcionan la base para estimar los niveles de bombeo para diversas capacidades, sino que también determinan los costos de energía y la configuración adecuada de los tazones de las bombas si son de tipo turbina para pozos profundos.

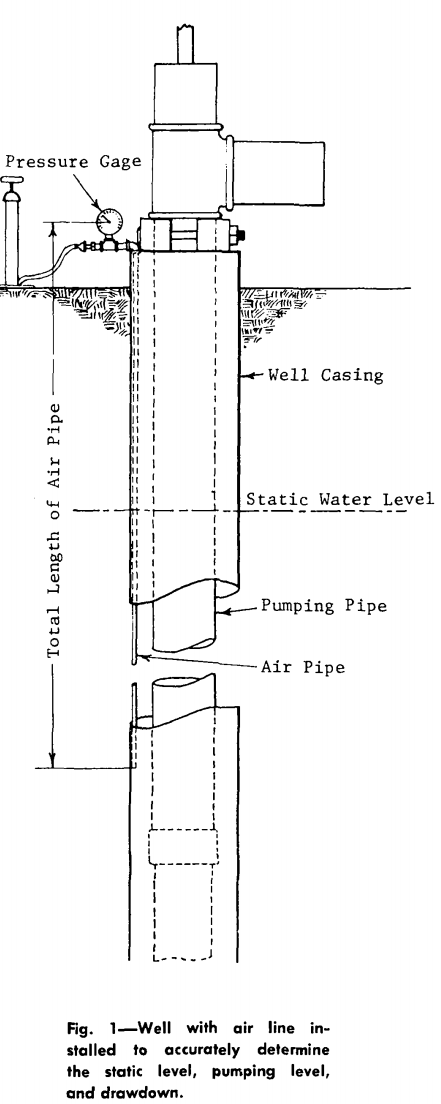

La ilustración (Figura 1) muestra un pozo en el que se instala una línea de aire para determinar con precisión el nivel estático, el nivel de bombeo y el abatimiento.

Este aparato es económico, fácil de instalar y desmontar, y generalmente se acepta para todas las pruebas, excepto las más precisas.

Consiste esencialmente en una tubería de diámetro pequeño que se extiende desde la superficie del pozo hasta un punto por debajo del nivel estático o de bombeo, según el que se mida.

Encima de la tubería se encuentra un manómetro o medidor de presión de aire común al que se conecta una bomba de neumáticos o un medidor de presión de aire, si está disponible.

Se puede utilizar cualquier pieza pequeña de hierro, latón o cobre, de 3 mm (1/8 o 1/4 de pulgada) de diámetro. Si la línea de aire se va a dejar en el pozo para uso permanente, debe ser de algún metal resistente a la corrosión; si está unida y acoplada, las uniones deben ser absolutamente herméticas.

Actualmente, se utilizan comúnmente tubos para las líneas de aire.

Se necesitan dos cosas para obtener lecturas precisas con este dispositivo.

Primero, se debe determinar la distancia vertical exacta entre el centro del manómetro o medidor de presión y el extremo abierto de la línea de aire, una vez instalada en el pozo.

Esta medición se obtiene midiendo cuidadosamente la línea de aire al colocarla en el pozo.

Con tubos, esto se puede hacer con precisión; con los tubos, a veces se convierte en un problema, ya que estos tienden a curvarse.

Por esta razón, es necesario tener especial cuidado con los tubos para obtener la distancia vertical con precisión.

Segundo, la línea de aire debe ser hermética de extremo a extremo, incluyendo las conexiones del manómetro y la bomba de aire.
