Si bien la máquina realiza la acción de elevación y descenso a la sarta de herramientas, la sarta es el equipo que realiza el trabajo en el pozo. Consta de cuatro componentes básicos cuyo peso combinado proporciona la fuerza necesaria para perforar el pozo: el casquillo del cable, los tijeretas de perforación, la columna de perforación y la propia broca. Se conectan entre sí (de arriba a abajo, en ese orden) mediante uniones de herramientas.

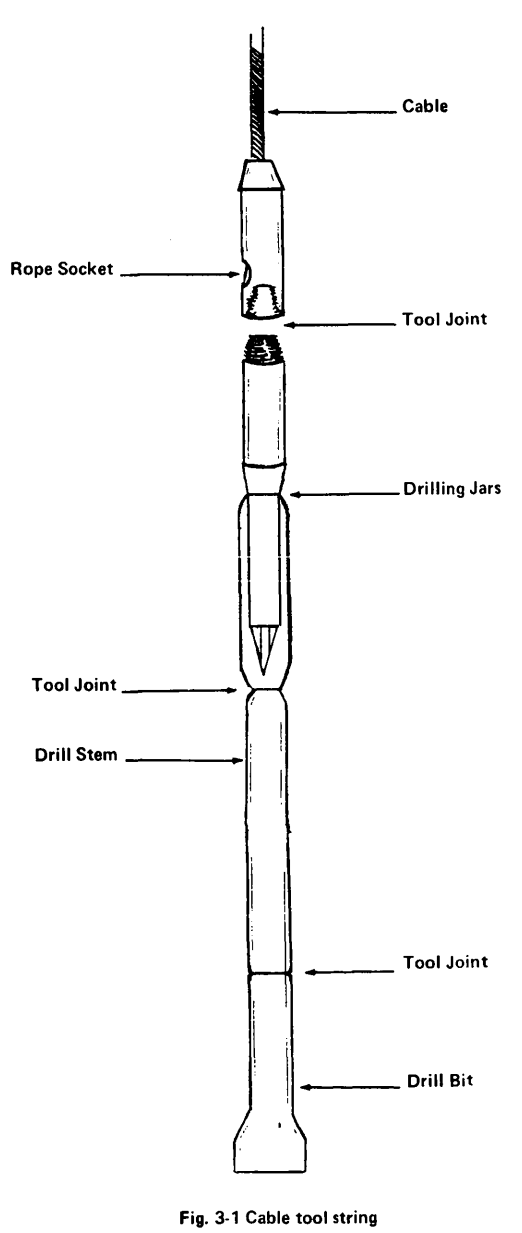

Las uniones de herramientas de cable constan de un pasador roscado cónico y su caja de conformación, cuyas dimensiones son cruciales para muchas fases de la perforación. Las principales medidas de interés para el perforador son las dimensiones de las áreas roscadas, los diámetros del collar del pasador y del collar de la caja, y el tamaño de los cuadrados de llave. Consulte la Figura 3-1 para identificar estas partes de la unión de herramientas, así como los componentes de la sarta de herramientas.

Como su nombre lo indica, el casquillo del cable es la herramienta que sujeta la sarta al cable o cable de acero. Su diámetro será el mismo que el diámetro del collar de la caja de la unión de herramientas de cable seleccionada. Al receptáculo del cable se conecta el martillo perforador, cuando se utiliza. Los martillos perforadores se colocan en la sarta de herramientas como medida de precaución para evitar que la broca se atasque y siempre se colocan entre el receptáculo del cable y la columna de perforación. Sin embargo, al iniciar el pozo, la columna de perforación no debe incluir martillos perforadores.

La columna de perforación proporciona la mayor parte del peso necesario para realizar la operación y también guía el resto de las herramientas a medida que suben y bajan en el pozo. Es básicamente una barra redonda de acero con una unión de pasador en su extremo superior y una unión de caja en su extremo inferior. El cuerpo de la columna no excederá el diámetro del collar del pasador, aunque el collar de caja puede ser uno o dos tamaños más grande.

En el extremo principal de la sarta de herramientas se encuentra la broca. Esta es la herramienta que realiza el corte. La parte inferior se ensancha más allá del cuerpo hasta el diámetro del pozo que se va a perforar. La longitud determina el peso de la broca, y las brocas para pozos de agua suelen tener entre 1,2 y 1,5 metros de largo.
