Équipement de forage

Équipement de forage

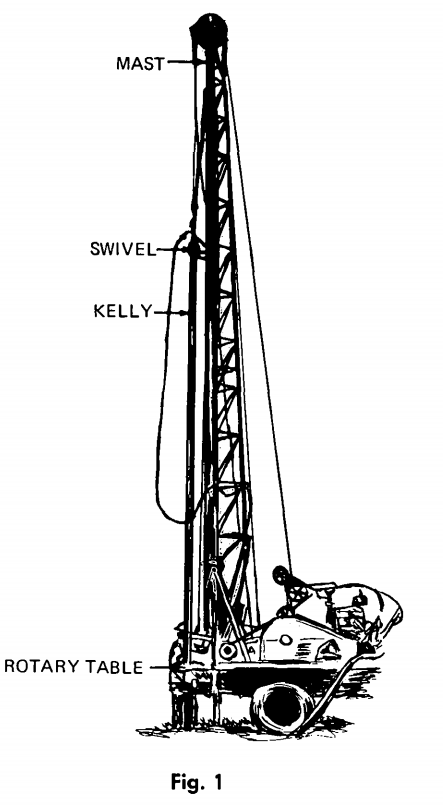

Cette méthode de forage nécessite l'utilisation d'une foreuse, comme illustré (Fig. 1), composée d'un mât surmonté de poulies pour actionner un mécanisme de levage. Un entraînement carré ou claveté, appelé kelly, est suspendu au mât ou à la tour de forage par un bloc. Au sommet du kelly se trouve un pivot auquel est raccordé un tuyau en caoutchouc ou en acier avec des joints flexibles selon la pression. Ce kelly est entraîné par un ensemble d'entraînement rotatif équipé d'inserts ou de blocs adaptés.

Le kelly est plus grand que les tiges de forage afin de forer quelques pieds plus bas et de permettre l'ajout d'une section de tige de forage à mesure que le trou progresse. À la base de ce kelly sont fixées des tiges de forage creuses et, grâce à des accessoires, le trépan rotatif. À mesure que le forage s'approfondit, des tiges supplémentaires sont ajoutées à la colonne de forage, juste en dessous du kelly. Le trépan est percé de trous à la base pour permettre l'écoulement du fluide. De retour sur la machine, on trouve le treuil qui actionne le mécanisme de levage. Également montée sur la machine ou à côté, se trouve la pompe qui propulse le fluide de forage à travers les conduites jusqu'au pivot, le long du Kelly et par le bas du trépan.
