L'Institut national de l'eau de l'Illinois a développé un dispositif appelé « seau à orifice » permettant de mesurer facilement des débits limités jusqu'à environ 180 gal/min.

Il s'agit d'un petit réservoir ou récipient cylindrique percé d'un ou plusieurs trous de 2,5 cm (1 pouce) au fond.

L'eau à mesurer s'écoule dans le réservoir et s'écoule par les orifices de 2,5 cm (1 pouce).

Le récipient se remplit d'eau jusqu'à un niveau où la pression atmosphérique fait en sorte que le débit par les orifices soit égal au débit entrant.

Un verre de jauge ou un simple tube piézométrique est fixé à la paroi du récipient, près du fond.

Une échelle verticale appropriée est fixée à l'extérieur afin de permettre une lecture précise des orifices.

Une courbe d'étalonnage indique le débit d'écoulement par un seul orifice de 2,5 cm (1 pouce) pour différentes valeurs de pression atmosphérique.

Le débit obtenu à partir de cette courbe, multiplié par le nombre d'orifices utilisés, donne le débit total de l'appareil.

Le tableau 2 présente la courbe de débit pour un orifice de 2,5 cm (1 pouce), telle que déterminée par le laboratoire Water Survey.

Elle montre, par exemple, que lorsque l'eau a une profondeur de 40 cm (16 pouces) dans le réservoir, le débit par orifice est de 6,4 litres par minute (14,4 gal/min).

Si le seau utilisé est composé de cinq trous, le débit total avec une hauteur manométrique de 40 cm (16 pouces) serait de 22,8 litres par minute (72 gal/min).

L'une des utilisations pratiques du seau à orifice est la mesure du débit d'une pompe à piston ou d'une pompe à colonne d'eau lorsque le débit n'est pas constant.

Mesure de la chute de pression

L'une des mesures de débit les moins précises est la méthode de la chute de pression.

Le principe de cette méthode repose sur la vitesse de l'eau traversant un tuyau de refoulement, que ce soit en débit total ou partiel.

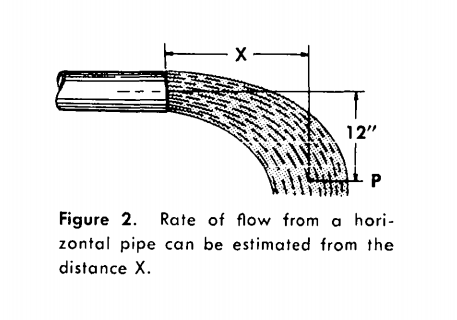

Bien que ce ne soit pas un moyen judicieux de mesurer la capacité, il arrive que, dans le cadre de l'installation de puits et de pompes, une mesure de la capacité soit souhaitable lorsqu'aucun instrument de terrain n'est disponible. Dans ce cas, mesurez la distance horizontale nécessaire depuis l'extrémité du tuyau de refoulement pour que le centre du jet d'eau descende de 30 cm. (Voir Fig. 2)

La mesure horizontale en pouces peut ensuite être convertie en gallons par minute en consultant le tableau 3 lorsque le diamètre du tuyau de refoulement est connu.

L'utilisation de ce tableau est limitée à la mesure des tuyaux de refoulement remplis.

Des tableaux sont disponibles pour les tuyaux de refoulement partiellement remplis et figurent dans de nombreux manuels de forage.

Outre la méthode de la chute de pression pour mesurer la capacité, d'autres méthodes approximatives de mesure des débits et des rendements des puits sont courantes dans l'industrie.

Parmi elles, le test de la tarière, qui consiste à vider rapidement le puits, à mesurer le rabattement et à compter les charges de la tarière sur une période donnée pour calculer le débit moyen.
