Train d'outils et articulations

Train d'outils et articulations

Alors que la machine assure le levage et la descente du train d'outils, ce dernier est l'équipement qui effectue le travail dans le trou. Il est composé de quatre éléments de base dont le poids combiné fournit la force nécessaire au forage du puits : la douille du câble, les flasques de forage, la masse-tige et le trépan lui-même. Ils sont reliés entre eux (de haut en bas, dans cet ordre) par des articulations.

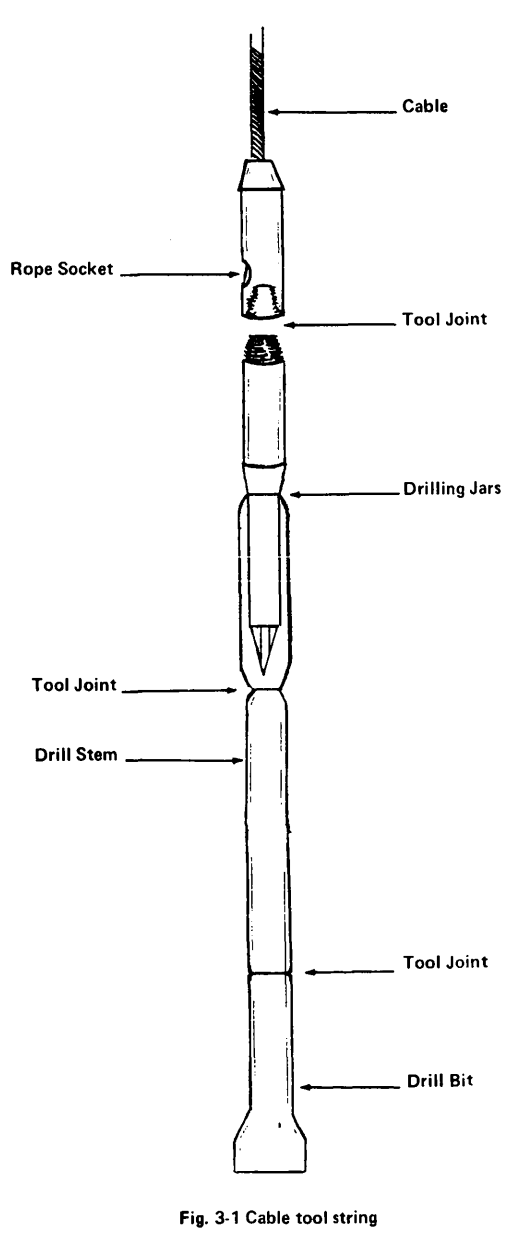

Les articulations à câble sont constituées d'une tige filetée conique et de son boîtier de conformation, dont les dimensions sont cruciales pour de nombreuses phases du forage. Les principales mesures qui intéressent le foreur sont les dimensions des zones filetées, les diamètres de la bague de la tige et de la bague du boîtier, ainsi que la taille des carrés de serrage. Voir la figure 3-1 pour l'identification de ces pièces de l'articulation et des composants du train d'outils.

Comme son nom l'indique, l'articulation est l'outil qui maintient le train sur le câble. Son diamètre est identique à celui du boîtier de l'articulation à câble sélectionnée. Le bocal de forage est relié à la douille du câble, lorsqu'il est utilisé. Les bocaux de forage sont insérés dans le train de tiges pour éviter que le foret ne se coince et sont toujours placés entre la douille du câble et la masse-tige. Cependant, lors du forage initial, le train de tiges ne doit pas comporter de bocaux.

La masse-tige fournit l'essentiel du poids nécessaire au forage et guide également les autres outils lors de leur montée et descente dans le trou. Il s'agit d'une barre ronde en acier dotée d'une articulation à goupille à son extrémité supérieure et d'une articulation à boîte en dessous. Le corps de la tige ne dépasse pas le diamètre de la bague à goupille, bien que la bague à boîte puisse être supérieure d'une ou deux dimensions.

À l'extrémité du train de tiges se trouve le foret. C'est lui qui effectue la coupe. Son extrémité inférieure est évasée au-delà du corps jusqu'au diamètre du trou à forer. La longueur détermine le poids du foret, et les forets pour puits d'eau mesurent généralement entre 1,20 et 1,50 mètre.
