流量

流量

在进行垂直水位测量的同时,也测量了在该水位的泵送量。

测量稳定连续水流流量的最准确、最基本的方法是将水流收集到一个已知大小的容器中,并测量收集所需的时间。

由于这种方法不方便,且不适用于一般的井下作业,因此人们采用了其他方法。

这些方法包括使用文丘里流量计、导向管、流速计、孔板、流量计、堰和类似装置。

所有这些仪器的使用方法的描述超出了本章的范围。

以下是三种最常用的方法:

圆孔堰

圆孔堰由一块钢板构成,钢板位于排水管末端的中心,排水管上有一个边缘整齐的圆形孔,其直径小于排水管。

距离钢板两英尺处有一根小管,该小管以直角平滑地插入排水管的水平中心线。

排放管总长至少应为六英尺(约1.8米)。

在小管(1/8英寸管接头)上安装一根透明塑料管,并在测试过程中保持垂直。

由于水流经孔板时受到限制,产生的压力使管内的水位上升。

该压力计管中的水位是从排放管中心到水柱顶部测量的。

抽水量是该高度的函数,由表I确定。

该方法的准确性取决于井测试人员观察和理解仪器某些局限性的仔细程度。

首先,安装孔板的管道必须水平,并且必须允许排放物自由落下。

其次,孔板开口的边缘必须锋利且干净,最好倒角至45°,锋利边缘位于上游。

第三,管道和孔板直径的组合必须使得累积水头至少为孔板直径的三倍。

第四,孔口必须垂直且位于排放管的中心。

第五,测头管必须无气泡,且不得超出管道内表面。

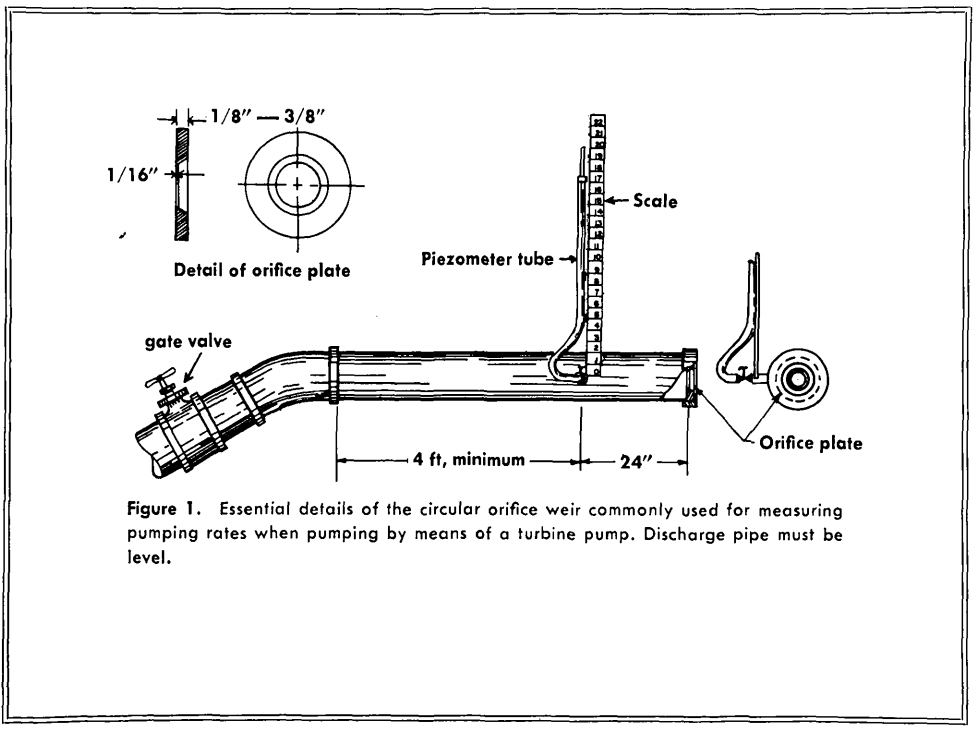

所有常规测试的仪器和设置如图 1 所示。
