孔板桶
孔板桶
伊利诺伊州水资源调查局开发了一种称为“孔板桶”的装置,用于轻松测量最高约 180 加仑/分钟 (180 gpm) 的有限流量。
它由一个小型圆柱形水箱或容器组成,底部精确钻有一个或多个 1 英寸的孔。
待测水流入水箱,并通过 1 英寸的孔板排出。
容器内注水至一定水位,使水头导致通过孔板的流量恰好等于流入流量。
在容器底部附近,连接一个玻璃管水位计或一根简单的压力计管。
一个合适的垂直刻度固定在容器外部,以便准确读取孔板读数。
校准曲线显示了不同压力头值下单个 1 英寸孔板的流量。
从该曲线得出的流量乘以所用孔板的数量,即为通过该装置的总流量。
表 2 显示了水文测量实验室测定的 1 英寸孔板的额定流量曲线。
例如,当容器中的水深为 16 英寸时,流过一个孔的流量为 14.4 加仑/分钟 (gpm)。
如果使用的桶上有五个孔,则在 16 英寸压头的情况下,总流量为 72 加仑/分钟 (gpm)。
孔板桶的实际用途之一是测量柱塞泵或钻机操作泵的流量,这些泵的流量不是恒定的。
落差测量
“落差法”是目前最不准确的流量测量方法之一。
该方法采用的原理与水流过排水管(全流量或部分流量)的速度有关。
虽然落差法并非理想的容量测量方法,但在每个井和泵安装人员的工作中,有时在没有现场仪器可用的情况下,需要测量容量。

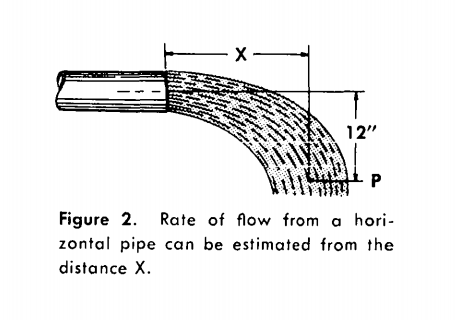

在这种情况下,测量从排放管末端到排放流中心下降 12 英寸所需的水平距离。(见图 2)
当排放管直径已知时,可以通过输入表 3 将水平测量值(以英寸为单位)转换为加仑/分钟。
此表的使用限制在于仅测量满管的排放管。
部分满管的排放管也有相应的表格,可以在许多水井手册中找到。
除了测量容量的“落差法”外,业内还有其他常用的流量和井产量的近似测量方法。
其中包括“排水器测试”,该方法包括快速排水,测量水位下降,并通过计算测量时间段内的排水器负载来计算平均流量。
