Accesorios de perforación

Accesorios de perforación

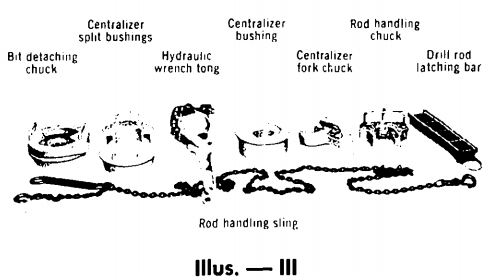

La ilustración n.° 3 muestra algunos de los accesorios que se utilizan con estas máquinas. Estos accesorios varían de una máquina a otra, pero las herramientas básicas son similares. En cuanto al mandril de extracción de broca mostrado, la forma puede variar según la marca, pero cada máquina cuenta con algún tipo de mandril o dispositivo de sujeción para separar la broca del martillo o la varilla de perforación.

Los casquillos partidos del centralizador son simplemente un dispositivo para mantener el martillo en el centro de una parte específica de la máquina, ya sea la mesa giratoria cuando se utiliza una máquina de mesa giratoria, o un dispositivo de sujeción cuando se utiliza una máquina con accionamiento de cabezal superior.

La tenaza hidráulica se encuentra de alguna forma en cada una de las máquinas. Sin embargo, en algunas máquinas con accionamiento de mesa giratoria, la tenaza no se conecta a un cilindro hidráulico, sino a un brazo de la máquina. La potencia de rotación de una mesa giratoria se utiliza para realizar el torneado.

El centralizador es similar al casquillo partido del centralizador, pero es una pieza sólida, en lugar de una pieza partida. El mandril de horquilla centralizadora se utiliza de alguna manera en la mayoría de las máquinas con accionamiento superior, y el accionamiento de la mesa giratoria generalmente cuenta con un conjunto de cuñas, que consisten en dos piezas diseñadas para encajar en la mesa giratoria y sujetar la tubería de perforación.

En ambos casos, se utilizan para soportar el peso de la tubería de perforación mientras se realizan cambios y, en algunos casos, para evitar la rotación de la tubería o para que gire con la mesa.

El mandril de manipulación de varillas se utiliza simplemente para levantar las varillas de perforación y su diseño varía según el fabricante. Algunos fabricantes utilizan una caja o pasador giratorio para el mismo propósito. La barra de retención de la varilla de perforación es simplemente un dispositivo de bloqueo que sujeta las varillas de perforación en la máquina durante el traslado al lugar de trabajo.

En algunas máquinas, su uso será innecesario, mientras que en otras se utilizarán pasadores o dispositivos de bloqueo similares. La eslinga de manipulación de varillas se utiliza para levantar las varillas de perforación y evitar que se inclinen al recogerlas. Algunas máquinas no las utilizan, sino un dispositivo de elevación giratorio en la parte superior de la barra de perforación. Estas eslingas se utilizan generalmente cuando el peso de la barra de perforación se recoge en la parte inferior y la eslinga se fija parcialmente a la barra para evitar que se vuelque. Una amoladora de brocas es una amoladora neumática que se utiliza para afilar brocas de carburo.
