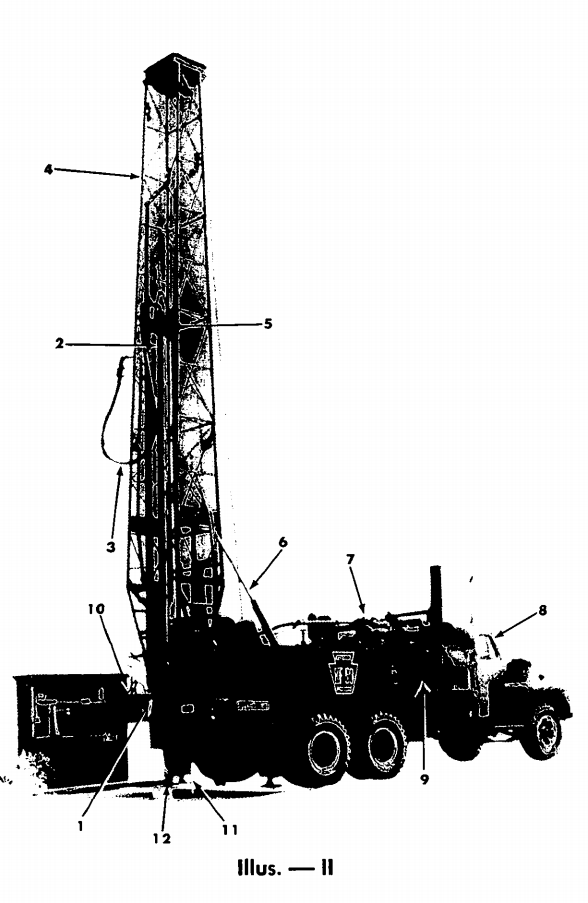

La Ilustración n.° 2 muestra la imagen de una máquina con accionamiento de mesa giratoria. La diferencia básica entre la máquina con accionamiento de mesa giratoria y la máquina con accionamiento de cabezal superior radica en que, en esta última, la potencia de rotación se aplica a una mesa giratoria y, a través de esta, a un vástago Kelly; este último es una varilla de perforación cuadrada, hexagonal o estriada que atraviesa la mesa y absorbe la potencia de rotación de esta al deslizarse por un conector acoplado. El vástago Kelly se conecta a la varilla de perforación de la misma manera que el cabezal giratorio en un equipo de accionamiento de cabezal superior.

El elemento n.° 1 de la Ilustración n.° 2 es la mesa giratoria. El elemento n.° 2 es el vástago Kelly. El elemento n.° 3 es la manguera de aire que se conecta a la parte superior del vástago Kelly para transmitir aire a su interior y, de allí, a la broca. El elemento n.° 4 muestra una sección de la torre de perforación. Uno de los cilindros hidráulicos utilizados para elevar la torre de perforación de la posición horizontal a la vertical (posición de perforación) se muestra en el elemento n.° 6. El elemento n.° 5 muestra la pieza giratoria. Esta evita que la manguera de aire gire con la broca Kelly, pero permite el paso del aire a través de ella sin permitir fugas.

El elemento n.° 7 es el compresor de aire y el n.° 8 es la cabina del camión. El elemento n.° 9 es un colector de polvo y es muy importante al perforar solo con aire para extraer los recortes del pozo.

Aunque estos dos tipos de máquinas difieren en su construcción, comparten el mismo principio básico: proporcionar aire para la perforación y rotación para que la broca gire en el pozo. Todo lo demás es accesorio a estos dos factores principales.
