Caudales

Caudales

Mientras se realizan las mediciones verticales de los niveles de agua, también se miden las cantidades bombeadas a dichos niveles.

El método más preciso y fundamental para medir el caudal de una corriente continua y constante de agua es recolectarla en un recipiente de tamaño conocido y medir el tiempo necesario para su recolección.

Dado que este método resulta inconveniente y poco práctico para el trabajo de pozos promedio, se emplean otros métodos.

Estos implican el uso de medidores Venturi, tubos piloto, medidores de corriente, orificios, medidores de caudal, vertederos y dispositivos similares.

La descripción del uso de todos estos instrumentos queda fuera del alcance de este capítulo.

Tres de los métodos más utilizados son los siguientes:

Vertedero de orificio circular

El vertedero de orificio circular consiste en una placa de acero centrada sobre el extremo de una tubería de descarga en la que hay un orificio perfectamente circular con bordes limpios, de menor diámetro que la tubería de descarga.

A unos 60 cm de esta placa hay un pequeño tubo conectado suavemente en ángulo recto a la tubería de descarga en la línea central horizontal. La tubería de descarga debe tener al menos seis pies de largo.

Se instala un tubo de plástico transparente sobre la tubería pequeña (niple de 1/8 de pulgada) y se mantiene vertical durante la prueba.

La presión causada por la restricción del agua que pasa a través de la placa de orificio provoca la elevación del agua en la tubería.

El nivel del agua en este tubo piezómetro se mide desde el centro de la tubería de descarga hasta la parte superior de la columna de agua.

La cantidad de agua que se bombea depende de esta altura y se determina a partir de la Tabla n.° I.

La precisión de este método depende de la atención con la que el evaluador de pozos observe y comprenda ciertas limitaciones de los instrumentos.

Primero, la tubería donde se utiliza el orificio debe estar horizontal y la descarga debe poder caer libremente.

Segundo, los bordes de la abertura del orificio deben ser afilados y limpios, preferiblemente biselados a 45° con el borde afilado aguas arriba.

Tercero, la combinación de diámetros de tubería y orificio debe ser tal que la carga acumulada sea al menos tres veces el diámetro del orificio. En cuarto lugar, el orificio debe estar vertical y centrado en la tubería de descarga.

En quinto lugar, el tubo de medición de la presión debe estar libre de burbujas de aire y no sobresalir de la superficie interior de la tubería.

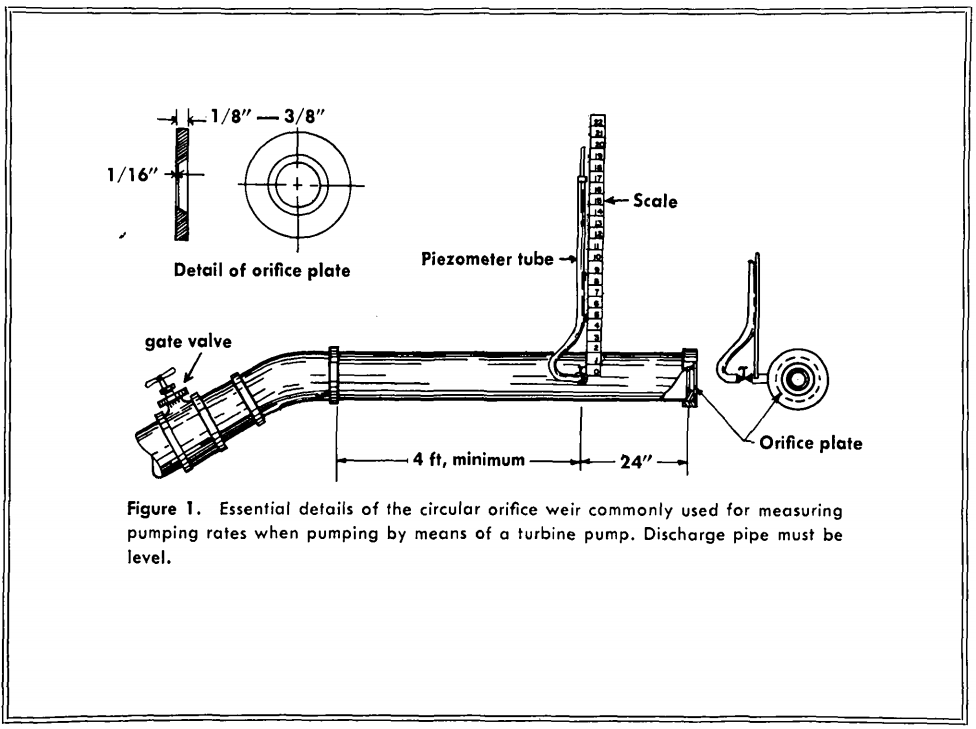

El aparato y la configuración se muestran en la Figura 1 para todas las pruebas ordinarias.
