El Servicio de Aguas del Estado de Illinois ha desarrollado un dispositivo denominado "cubeta de orificio" para medir fácilmente caudales limitados de hasta aproximadamente 180 galones por minuto (gpm).

Consiste en un pequeño tanque o recipiente cilíndrico con uno o más orificios de una pulgada perforados con precisión en el fondo.

El agua que se va a medir fluye hacia el tanque y se descarga a través de los orificios de una pulgada.

El recipiente se llena de agua hasta un nivel donde la presión atmosférica hace que la descarga a través de los orificios sea igual a la entrada.

Se conecta un nivel de vidrio o un piezómetro simple a la pared del recipiente, cerca del fondo.

Se fija una escala vertical adecuada en el exterior para que los orificios se puedan leer con precisión.

Una curva de calibración muestra el caudal de descarga a través de un solo orificio de una pulgada para diferentes valores de presión atmosférica.

El caudal obtenido de esta curva, multiplicado por el número de orificios utilizados, da el caudal total de descarga a través del dispositivo. La Tabla 2 muestra la curva de caudal para un orificio de una pulgada, según lo determinado en el laboratorio de Water Survey.

Muestra, por ejemplo, que cuando el agua tiene 40,6 cm de profundidad en el recipiente, el caudal a través de un orificio es de 54,4 lpm.

Si el cubo utilizado tiene cinco orificios, el caudal total con 40,6 cm de carga de presión sería de 29,5 lpm.

Uno de los usos prácticos del cubo de orificio es medir la descarga de una bomba de émbolo o una bomba accionada por plataforma, donde el caudal no es constante.

Medición de la gota

Una de las mediciones de caudal menos precisas que se pueden emplear es el "método de la gota".

El principio empleado en este método se relaciona con la velocidad del agua que pasa por una tubería de descarga, ya sea con caudal total o parcial.

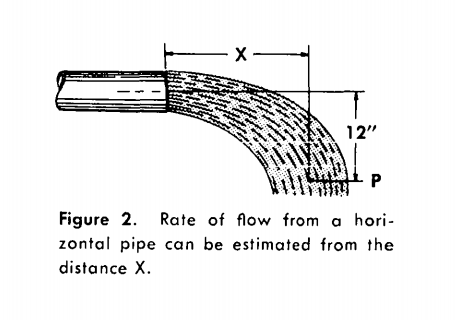

Si bien no es un método recomendable para medir la capacidad, habrá ocasiones en que, en el trabajo de cualquier instalador de pozos y bombas, sea conveniente medir la capacidad cuando no se disponga de instrumentos de campo. En tales casos, mida la distancia horizontal desde el extremo de la tubería de descarga necesaria para que el centro del chorro de descarga caiga 30 cm (12 pulgadas). (Ver Fig. 2)

La medición horizontal en pulgadas puede convertirse a galones por minuto ingresando la Tabla 3 cuando se conoce el diámetro de la tubería de descarga.

La limitación en el uso de esta tabla es que solo se miden tuberías de descarga llenas.

Existen tablas para tuberías de descarga parcialmente llenas en muchos manuales de pozos de agua.

Además del "Método de Caída" para medir la capacidad, otros métodos aproximados para medir los flujos y el rendimiento del pozo son comunes en la industria.

Entre ellos se encuentra la "Prueba del Achicador", que consiste en achicar rápidamente el pozo, medir la reducción de nivel y, mediante el conteo de las cargas del achicador durante un período de tiempo determinado, calcular el flujo promedio.
