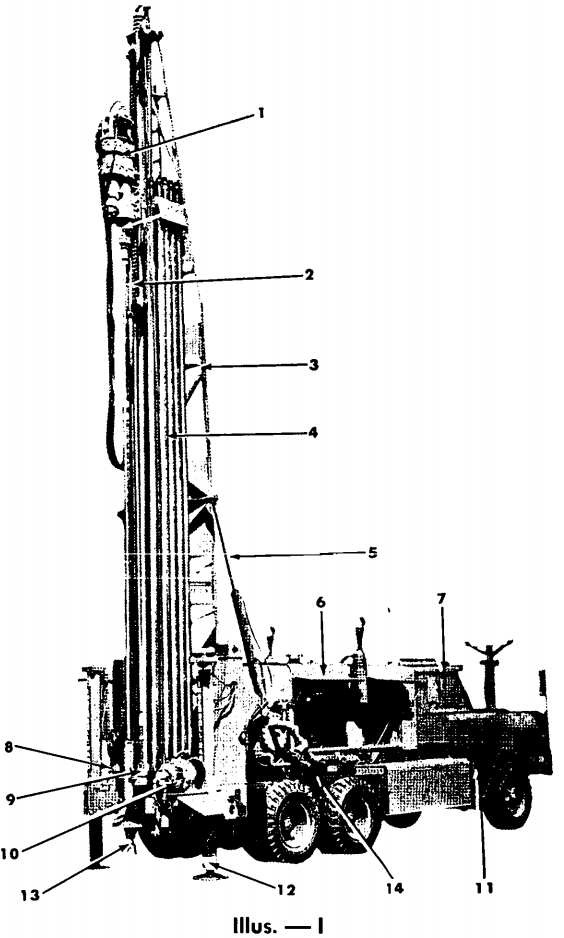

En la ilustración n.° 1, el elemento n.° 1 corresponde al cabezal superior, que en este caso es accionado neumáticamente. El elemento n.° 2 corresponde a la varilla de perforación, conectada al cabezal de rotación. El elemento n.° 3 corresponde a la torre de perforación de la máquina perforadora, que puede ser de varios tipos. El elemento n.° 4 muestra la tubería de perforación adicional apilada que se transporta en la máquina. El elemento n.° 5 corresponde al cilindro hidráulico que se utiliza para elevar la torre de perforación de una posición horizontal a una vertical y preparar la plataforma para la perforación.

El elemento n.° 6 muestra el compresor y el motor de la máquina. El elemento n.° 7 corresponde a la cabina de la máquina. En el elemento n.° 8, si se observa con atención, se puede observar el cilindro hidráulico que se utiliza para operar las tenazas de la tubería de perforación. El elemento n.° 9 corresponde a un conjunto porta-varillas que se utiliza para colocar nuevas varillas a medida que se perfora el pozo más profundo.

El elemento n.° 10 corresponde a un cabrestante auxiliar que se utiliza para recoger las varillas de perforación y el revestimiento y moverlos dentro de la máquina. El artículo n.° 11 muestra el tanque de combustible y el artículo n.° 12 muestra los gatos hidráulicos de nivelación que se utilizan para nivelar la máquina durante la perforación. El artículo n.° 13 es la broca, ubicada en el extremo inferior del martillo. El artículo n.° 14 es el lubricador de aire, que se utiliza para introducir aceite para perforadoras de roca en el flujo de aire y lubricar el martillo o la broca.
