Accessoires de perçage

Accessoires de perçage

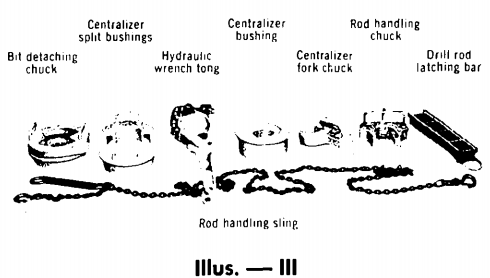

L'illustration n° 3 présente quelques-uns des accessoires utilisés avec ces machines. Ces accessoires varient d'une machine à l'autre, mais les outils de base sont similaires. La forme du mandrin de démontage du foret peut varier d'une marque à l'autre, mais chaque machine est équipée d'un mandrin ou d'un dispositif de maintien permettant de détacher le foret du marteau ou de la tige de forage.

Les douilles fendues du centreur servent simplement à maintenir le marteau au centre d'une partie de la machine, soit la table rotative pour une machine à table rotative, soit un dispositif de maintien pour une machine à entraînement par tête supérieure.

La clé hydraulique est présente sur chaque machine. Sur certaines machines à entraînement par table rotative, la clé n'est pas reliée à un vérin hydraulique, mais fixée à un bras de la machine. La force de rotation de la table rotative est utilisée pour effectuer le tournage.

Le centreur est similaire à la douille fendue du centreur, mais il s'agit d'une pièce pleine plutôt que fendue. Le mandrin à fourche centralisateur est utilisé d'une manière ou d'une autre sur la plupart des machines à entraînement par tête supérieure. L'entraînement de la table rotative est généralement équipé d'un jeu de patins, constitué de deux pièces conçues pour s'insérer dans la table rotative et retenir la tige de forage.

Dans les deux cas, ils servent à supporter le poids de la tige de forage lors des modifications et, dans certains cas, à l'empêcher de tourner ou à la faire tourner avec la table.

Le mandrin de manutention des tiges sert uniquement à soulever les tiges de forage et sa conception varie d'un fabricant à l'autre. Certains fabricants utilisent un boîtier ou une goupille pivotante pour atteindre le même objectif. La barre de verrouillage des tiges de forage est simplement un dispositif de verrouillage permettant de maintenir les tiges de forage sur la machine pendant le transport vers le chantier.

Sur certaines machines, son utilisation est inutile, tandis que sur d'autres, des goupilles ou des dispositifs de verrouillage similaires sont utilisés. L'élingue de manutention des tiges sert à soulever les tiges de forage afin de les empêcher de basculer lors de leur prise. Certaines machines n'en utilisent pas, mais un dispositif de levage pivotant sur le dessus de la tige de forage. Ces élingues sont généralement utilisées pour supporter le poids de la tige de forage par le bas et l'élingue est fixée à mi-hauteur de la tige de forage pour l'empêcher de basculer. Une affûteuse de forets est une meuleuse pneumatique utilisée pour affûter les forets en carbure.
