Instruments utilisés

Instruments utilisés

Le temps, les niveaux d'eau et les débits de capacité sont trois mesures à effectuer lors d'un essai de pompage.

Des mesures précises, associées au programme d'essais prévu, permettront non seulement à l'entrepreneur de sélectionner la pompe la mieux adaptée au puits, mais aussi de fournir des informations précieuses sur la nappe phréatique en dessous.

Pour mesurer ces valeurs, les instruments suivants peuvent être utilisés :

Temps

Pour mesurer le temps, une simple montre suffit à la réussite d'un essai de puits.

Il est important d'enregistrer le temps pendant un essai de puits, car les niveaux de pompage varient en fonction du temps.

Ce point est expliqué plus en détail dans la section « Réalisation d'essais de puits ».

Niveaux d'eau

Pour effectuer des relevés de niveau d'eau, quel qu'il soit, la méthode la plus simple, mais aussi la plus rudimentaire, consiste à utiliser un poids lourd ou un flotteur fixé à l'extrémité d'un ruban d'acier ou d'un cordeau à tracer.

Les relevés effectués de cette manière varient souvent de 5 à 15 cm par rapport aux valeurs réelles, selon le type de ligne et la flottabilité de l'extrémité lestée.

La méthode la plus efficace consiste à utiliser une conduite d'air comprimé ou un circuit électrique.

Les mesures du niveau statique ou de pompage sont toujours importantes et l'utilisation d'une conduite d'air (ou d'un autre moyen plus précis qu'un ruban lesté) est généralement requise.

Les mesures du niveau de pompage sont particulièrement importantes, car elles permettent non seulement d'estimer les niveaux de pompage pour différentes capacités, mais aussi de déterminer les coûts énergétiques et le réglage correct des bols de pompe s'il s'agit de turbines pour puits profonds.

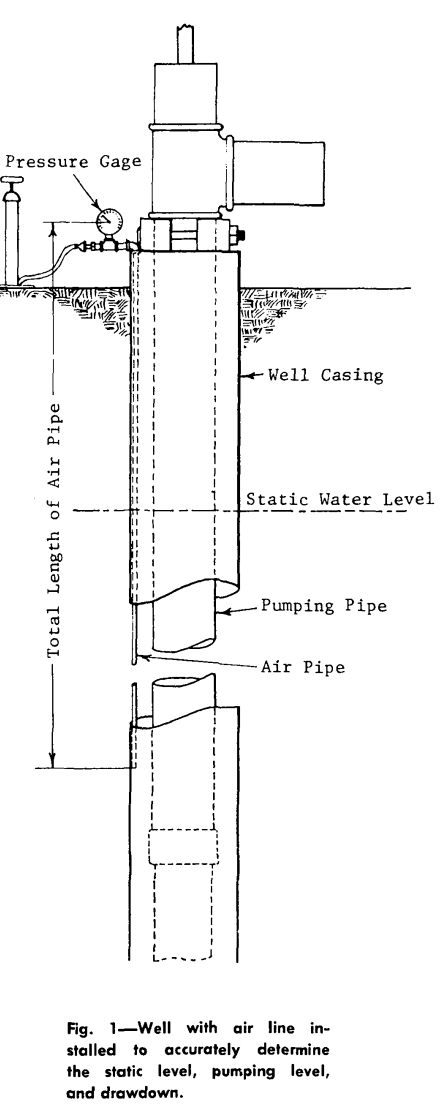

L'illustration (Figure 1) montre un puits dans lequel une conduite d'air est installée pour déterminer avec précision le niveau statique, le niveau de pompage et le rabattement.

Cet appareil est peu coûteux, facile à installer et à démonter, et est généralement utilisé pour tous les tests, sauf les plus précis.

Il se compose essentiellement d'un tuyau ou d'un tube de petit diamètre, reliant la surface du puits à un point situé en dessous du niveau statique ou de pompage, selon le niveau mesuré.

Sur le tube ou le tuyau se trouve un altimètre ou un manomètre ordinaire, auquel est fixée une pompe à air ou un manomètre, si disponible.

N'importe quel petit diamètre de fer, de laiton ou de cuivre, de 3,2 mm ou 6,3 mm de diamètre, peut être utilisé.

Si la conduite d'air doit rester dans le puits pour une utilisation permanente, elle doit être en métal résistant à la corrosion ; si elle est jointe et accouplée, les joints doivent être parfaitement étanches.

Des tubes sont désormais couramment utilisés pour les conduites d'air.

Deux éléments sont nécessaires pour obtenir des mesures précises avec cet appareil.

Tout d'abord, la distance verticale exacte entre le centre du manomètre ou de l'altimètre et l'extrémité ouverte de la conduite d'air lors de son installation dans le puits doit être déterminée.

Cette mesure s'obtient en mesurant soigneusement la conduite d'air lors de sa mise en place dans le puits.

Avec un tuyau, cette mesure peut être effectuée avec précision ; avec un tube, cela peut parfois poser problème, car le tube a tendance à se recourber.

C'est pourquoi il est nécessaire d'accorder une attention particulière à la mesure précise de la distance verticale.

Deuxièmement, la conduite d'air doit être étanche d'un bout à l'autre, y compris les raccordements au manomètre et à la pompe à air.
