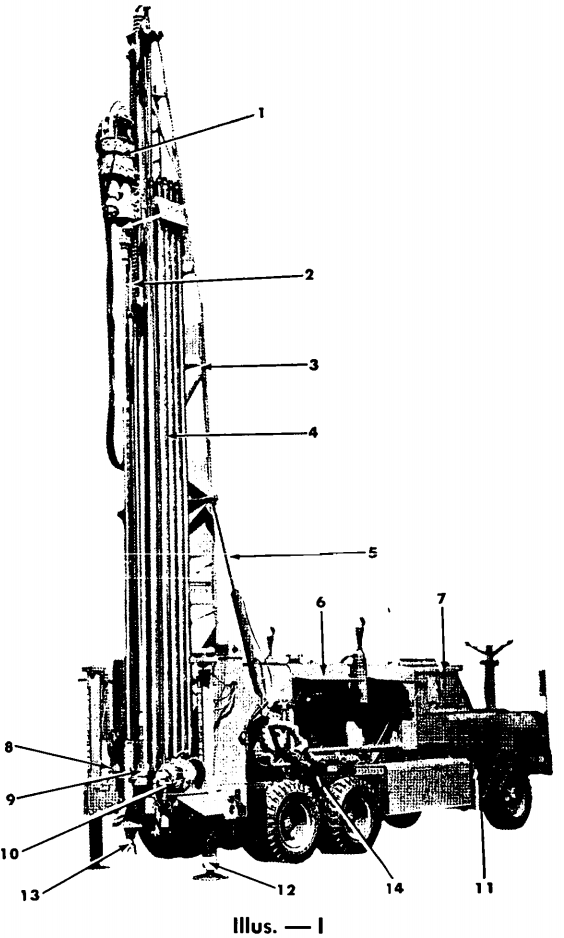

Dans l'illustration n° 1, l'élément n° 1 représente l'entraînement à tête supérieure, ici pneumatique. L'élément n° 2 représente la tige de forage reliée à la tête de rotation. L'élément n° 3 représente le derrick de la foreuse, dont les différents types existent. L'élément n° 4 représente la tige de forage supplémentaire empilée transportée par la machine. L'élément n° 5 représente le vérin hydraulique permettant de soulever le derrick de l'horizontale à la verticale pour préparer l'engin de forage.

L'élément n° 6 représente le compresseur et le moteur de la machine. L'élément n° 7 représente la cabine de la machine. L'élément n° 8, en observant attentivement, permet d'observer le vérin hydraulique utilisé pour actionner les pinces à tiges de forage. L'élément n° 9 est un ensemble porte-tiges permettant de positionner les nouvelles tiges à mesure que le trou est foré.

L'élément n° 10 représente un treuil auxiliaire permettant de soulever les tiges de forage et le tubage afin de les déplacer autour de la machine. L'article n° 11 présente le réservoir de carburant et l'article n° 12 les vérins hydrauliques de mise à niveau utilisés pour mettre la machine à niveau avant le forage. L'article n° 13 est le foret situé à l'extrémité inférieure du marteau. L'article n° 14 est le lubrificateur d'air comprimé qui permet d'ajouter de l'huile de forage au flux d'air afin de lubrifier le marteau ou le foret.
